1. Terangkan tentang Kumparan (Coil)
Kumparan (Coil)
Gambar 43. Kumparan Inti udara dan inti Besi
Coil adalah suatu gulungan kawat di atas
suatu inti. Tergantung pada kebutuhan, yang banyak digunakan pada radio
adalah inti udara dan inti ferrite. Coil juga disebut inductor, nilai
induktansinya dinyatakan dalam besaran Henry (H).
Dalam pesawat radio, coil digunakan :- Sebagai kumparan redam
- Sebagai pengatur frekuensi
- Sebagai filter
- Sebagai alat kopel (penyambung)
2. Berilah contoh gambar Kumparan beserta simbolnya
3. Terangkan tentang Transformator (Trafo)
Prinsip Kerja Transformator
Komponen Transformator (trafo)
Transformator (trafo) adalah alat yang digunakan untuk menaikkan atau
menurunkan tegangan bolak-balik (AC).
Transformator terdiri dari 3 komponen pokok yaitu: kumparan pertama
(primer) yang bertindak sebagai input, kumparan kedua (skunder) yang
bertindak sebagai output, dan inti besi yang berfungsi untuk memperkuat
medan magnet yang dihasilkan.
Bagian-Bagian Transformator
Contoh Transformator Lambang Transformator
Prinsip kerja dari sebuah transformator adalah sebagai berikut.
Ketika Kumparan primer dihubungkan dengan sumber tegangan bolak-balik,
perubahan arus listrik pada kumparan primer menimbulkan medan magnet
yang berubah. Medan magnet yang berubah diperkuat oleh adanya inti besi
dan dihantarkan inti besi ke kumparan sekunder, sehingga pada
ujung-ujung kumparan sekunder akan timbul ggl induksi. Efek ini
dinamakan induktansi timbal-balik (mutual inductance).
Pada
skema transformator di samping, ketika arus listrik dari sumber
tegangan yang mengalir pada kumparan primer berbalik arah (berubah
polaritasnya) medan magnet yang dihasilkan akan berubah arah sehingga
arus listrik yang dihasilkan pada kumparan sekunder akan berubah
polaritasnya.
Hubungan
antara tegangan primer, jumlah lilitan primer, tegangan sekunder, dan
jumlah lilitan sekunder, dapat dinyatakan dalam persamaan:
Vp = tegangan primer (volt)
Vs = tegangan sekunder (volt)
Np = jumlah lilitan primer
Ns = jumlah lilitan sekunder
Simbol Transformator
Berdasarkan perbandingan antara jumlah lilitan primer dan jumlah lilitan skunder transformator ada dua jenis yaitu:
- Transformator step up yaitu transformator yang mengubah tegangan bolak-balik rendah menjadi tinggi, transformator ini mempunyai jumlah lilitan kumparan sekunder lebih banyak daripada jumlah lilitan primer (Ns > Np).
- Transformator step down yaitu transformator yang mengubah tegangan bolak-balik tinggi menjadi rendah, transformator ini mempunyai jumlah lilitan kumparan primer lebih banyak daripada jumlah lilitan sekunder (Np > Ns).
Pada transformator (trafo) besarnya tegangan yang dikeluarkan oleh kumparan sekunder adalah:
- Sebanding dengan banyaknya lilitan sekunder (Vs ~ Ns).
- Sebanding dengan besarnya tegangan primer ( VS ~ VP).
- Berbanding terbalik dengan banyaknya lilitan primer,
Sehingga dapat dituliskan:
Transformator (trafo) digunakan pada peralatan listrik terutama yang
memerlukan perubahan atau penyesuaian besarnya tegangan bolak-balik.
Misal radio memerlukan tegangan 12 volt padahal listrik dari PLN 220
volt, maka diperlukan transformator untuk mengubah tegangan listrik
bolak-balik 220 volt menjadi tegangan listrik bolak-balik 12 volt.
Contoh alat listrik yang memerlukan transformator adalah: TV, komputer,
mesin foto kopi, gardu listrik dan sebagainya.
4. Berilan contoh gambar trafo dan simbol elektronikanya
gb. trafo
5. Terangkan tentang Integrated Circuit
Pengertian Integrated Circuit / IC
| Integrated Circuit atau biasa disebut dengan IC
adalah suatu rangkaian elektronik yang dikemas menjadi satu kemasan
yang kecil. Atau beberapa rangkaian yang besar yang diintegrasikan
menjadi satu dan dikemas dalam kemasan yang kecil.
Satu IC yang kecil dapat memuat ratusan bahkan ribuan komponen Elektronika. Bentuk IC bisa bermacam-macam, ada yang berkaki 3 misalnya LM7805, ada yang persis seperti transistor dan ada pula yang berkaki banyak contohnya LM741 atau seperti pada peralatan modern saat ini handphone, tablet, Personal Computer (PC) yang memiliki kaki sampai ratusan dan lainnya.
Bentuk IC bermacam selain seperti gambar diatas ada juga yang menyerupai sisir (single in line)
Bentuk Integrated Circuit (IC) lain adalah segi empat dengan kaki-kaki
berada pada ke empat sisinya, dan IC berbentuk dual in line (DIL)
kakinya hanya berada pada kedua sisi.
Cara membaca nomor urut kaki IC :
Integrated Circuit (IC) yang berbentuk bulat dan dual in line,
kaki-kakinya diberi bernomor urut dengan urutan sesuai arah jarum jam,
kaki nomor SATU selalu diberi tanda titik (bulatan kecil).
Setiap IC ditandai dengan nomor type,
nomor type ini biasanya menunjukkan jenis IC, jadi
bila nomornya sama maka IC tersebut sama
fungsinya. Kode lain menunjukkan pabrik
pembuatnya, misalnya operational amplifier type
741 dapat muncul dengan tanda uA741, LM741,
MC741, RM741, SN72741 dan sebagainya. Semoga Bermanfaat !!
Satu IC yang kecil dapat memuat ratusan bahkan ribuan komponen Elektronika. Bentuk IC bisa bermacam-macam, ada yang berkaki 3 misalnya LM7805, ada yang persis seperti transistor dan ada pula yang berkaki banyak contohnya LM741 atau seperti pada peralatan modern saat ini handphone, tablet, Personal Computer (PC) yang memiliki kaki sampai ratusan dan lainnya.
 |
| Bentuk IC seperti Transistor |
 |

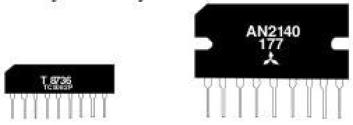

| Bentuk IC single in line |
 |
| IC DIL & Kaki IC berada pada keempat sisinya |
6. Berilah contoh gambar dan simbol elektronikanya
gb. integrated circuit
7. Apa yang dimaksud dengan bit, byte, nibble
Bit
Bit merujuk pada sebuah digit dalam sistem angka biner (basis 2). Sebagai contoh, angka 1001011 memiliki panjang 7 bit. Digit biner hampir selalu digunakan sebagai satuan terkecil dalam penyimpanan dan komunikasi informasi di dalam teori komputasi dan informasi digital. Teori informasi juga sering menggunakan digit natural, disebut nit atau nat. Sementara, komputasi kuantum menggunakan satuan qubit, sebuah potongan informasi dengan kemungkinan informasi tersebut bernilai benar.
Bit juga digunakan sebagai satuan ukuran, yaitu kapasitas informasi dari sebuah digit biner. Lambang yang digunakan adalah bit, dan kadang-kadang (secara tidak resmi) b (contohnya, modem dengan kecepatan 56 kbps atau 56 kilo bit per second/detik). Satuan ini dikenal juga sebagai shannon, dengan lambang Sh.
Claude E. Shannon pertama kali menggunakan kata bit dalam sebuah karya ilmiah pada tahun 1948. Ia menjelaskan bahwa kata tersebut berasal dari John W. Tukey, yang pada tanggal 9 Januari 1947 menulis sebuah memo kepada Bell Labs. Di dalam memo tersebut, beliau memendekkan kata "binary digit" (digit biner) menjadi "bit".
Bit bekerja seperti saklar lampu, dalam arti sebuah bit bisa "menyala" atau "mati". Sebuah bit dapat bernilai "satu" atau "nol", "benar" atau "salah". Bit juga dapat memuat informasi untuk membedakan dua hal yang bertentangan satu sama lain. Sebagai contoh, sebuah bit dapat menandakan apakah seseorang adalah "warga negara Indonesia". Bit tersebut bernilai "benar" apabila orang tersebut adalah "warga negara Indonesia", dan bernilai "salah" apabila tidak.
Bit lebih menekankan pada penyimpanan data sebagai digit biner, dan biasa digunakan ketika membicarakan tentang kapasitas data. Shannon, walaupun mempunyai arti yang sama dengan bit, lebih mekekankan pada jumlah informasi yang dikandung.
Patokan lain yang juga sering dikutip, IEEE 1541 oleh Institute of Electrical and Electronics Engineers menetapkan "b" sebagai lambang untuk bit, dan "B" untuk byte. Konvensi ini banyak dipakai dalam ilmu komputer, tetapi belum diterima secara internasional, karena beberapa halangan berikut:
"Word" adalah sebuah istilah untuk kumpulan bit yang lebih besar. Tetapi, jumlah bit yang digunakan dalam sebuah word juga tidak tetap. Besar sebuah word ditetapkan oleh besarnya register dalam CPU komputer. Dalam arsitektur IA-32, sebuah "word" mempunyai besar 16 bit, dan double word atau dword mempunyai besar 32 bit. Dalam arsitektur lainnya, word mempunyai besar 8, 32, 64, 80 bit dan lain-lain.
Istilah untuk jumlah bit yang lebih besar dapat dibentuk dengan menggunakan imbuhan yang standar, sebagai contoh kilobit (kbit, Kb, atau ribu bit), megabit (Mbit, Mb, atau juta bit), gigabit (Gbit, Gb, atau milyar bit), dan terabit (Tbit, Tb, atau trilyun bit). Kerancuan masih sering terjadi dalam penggunaan satuan-satuan ini dan singkatannya.
Beberapa instruksi komputer (seperti xor) bekerja dengan memanipulasi bit secara langsung.
Kecepatan transfer data dalam telekomunikasi atau jaringan komputer biasanya menggunakan istilah bit per detik (bit per second atau bps), dan dalam satuan yang lebih modern digunakan satuan kilobit per detik (kilobit per second atau kbps), contohnya koneksi Internet (TelkomNet Instan = 56 Kbps, dan Speedy = 384 Kbps), dan yang lebih canggih lagi adalah megabit per detik (megabit per second atau Mbps), koneksi berkecepatan ini misalnya koneksi LAN (kecepatan 10 Mbps/100 Mbps).
nibble
Bit merujuk pada sebuah digit dalam sistem angka biner (basis 2). Sebagai contoh, angka 1001011 memiliki panjang 7 bit. Digit biner hampir selalu digunakan sebagai satuan terkecil dalam penyimpanan dan komunikasi informasi di dalam teori komputasi dan informasi digital. Teori informasi juga sering menggunakan digit natural, disebut nit atau nat. Sementara, komputasi kuantum menggunakan satuan qubit, sebuah potongan informasi dengan kemungkinan informasi tersebut bernilai benar.
Bit juga digunakan sebagai satuan ukuran, yaitu kapasitas informasi dari sebuah digit biner. Lambang yang digunakan adalah bit, dan kadang-kadang (secara tidak resmi) b (contohnya, modem dengan kecepatan 56 kbps atau 56 kilo bit per second/detik). Satuan ini dikenal juga sebagai shannon, dengan lambang Sh.
Bit bekerja seperti saklar lampu, dalam arti sebuah bit bisa "menyala" atau "mati". Sebuah bit dapat bernilai "satu" atau "nol", "benar" atau "salah". Bit juga dapat memuat informasi untuk membedakan dua hal yang bertentangan satu sama lain. Sebagai contoh, sebuah bit dapat menandakan apakah seseorang adalah "warga negara Indonesia". Bit tersebut bernilai "benar" apabila orang tersebut adalah "warga negara Indonesia", dan bernilai "salah" apabila tidak.
Satuan
Bit, sebagai sebuah satuan, adalah jumlah informasi yang dapat dibawa oleh dua pilihan yang mempunyai kemungkinan yang sama. Bit melambangkan kapasitas dari sebuah digit biner. Satu bit sama dengan 0.693 nat (ln(2)), atau 0.301 hartley (log10(2)).Bit lebih menekankan pada penyimpanan data sebagai digit biner, dan biasa digunakan ketika membicarakan tentang kapasitas data. Shannon, walaupun mempunyai arti yang sama dengan bit, lebih mekekankan pada jumlah informasi yang dikandung.
Singkatan/lambang
Sampai saat ini, belum ada persetujuan atas lambang resmi yang dapat digunakan untuk bit dan byte. Patokan yang sering dikutip, IEC 60027 oleh International Electrotechnical Commission, menetapkan bahwa "bit" adalah lambang untuk satuan bit, sebagai contoh "kbit" untuk merujuk pada kilobit. Akan tetapi, patokan tersebut tidak menetapkan lambang apa yang dapat digunakan untuk byte.Patokan lain yang juga sering dikutip, IEEE 1541 oleh Institute of Electrical and Electronics Engineers menetapkan "b" sebagai lambang untuk bit, dan "B" untuk byte. Konvensi ini banyak dipakai dalam ilmu komputer, tetapi belum diterima secara internasional, karena beberapa halangan berikut:
- kedua simbol ini sudah dipakai untuk satuan lain: "b" untuk barn dan "B" untuk bel;
- "bit" adalah singkatan dari "binary digit", jadi tidak ada alasan untuk menyingkatnya lagi;
- biasanya lambang untuk sebuah satuan hanya menggunakan huruf besar jika satuan tersebut dinamakan untuk menghormati seseorang;
- istilah byte tidak digunakan di negara-negara berbahasa Perancis, negara-negara ini menggunakan istilah octet (lambang: "o"), sehingga sulit untuk membuat persetujuan secara internasional;
byte
Byte adalah sebuah kumpulan bit. Saat pertama kali digunakan, byte mempunya panjang yang tidak tetap. Sekarang, byte umumnya mempunyai panjang sebesar delapan bit. Byte yang mempunyai panjang delapan bit juga dikenal sebagai octet. Sebuah byte bisa mempunyai 256 nilai yang berbeda (28 nilai, 0–255). Nilai sebesar empat bit disebut juga nibble, dan bisa mempunyai 16 nilai yang berbeda (24 nilai, 0–15)."Word" adalah sebuah istilah untuk kumpulan bit yang lebih besar. Tetapi, jumlah bit yang digunakan dalam sebuah word juga tidak tetap. Besar sebuah word ditetapkan oleh besarnya register dalam CPU komputer. Dalam arsitektur IA-32, sebuah "word" mempunyai besar 16 bit, dan double word atau dword mempunyai besar 32 bit. Dalam arsitektur lainnya, word mempunyai besar 8, 32, 64, 80 bit dan lain-lain.
Istilah untuk jumlah bit yang lebih besar dapat dibentuk dengan menggunakan imbuhan yang standar, sebagai contoh kilobit (kbit, Kb, atau ribu bit), megabit (Mbit, Mb, atau juta bit), gigabit (Gbit, Gb, atau milyar bit), dan terabit (Tbit, Tb, atau trilyun bit). Kerancuan masih sering terjadi dalam penggunaan satuan-satuan ini dan singkatannya.
Beberapa instruksi komputer (seperti xor) bekerja dengan memanipulasi bit secara langsung.
Kecepatan transfer data dalam telekomunikasi atau jaringan komputer biasanya menggunakan istilah bit per detik (bit per second atau bps), dan dalam satuan yang lebih modern digunakan satuan kilobit per detik (kilobit per second atau kbps), contohnya koneksi Internet (TelkomNet Instan = 56 Kbps, dan Speedy = 384 Kbps), dan yang lebih canggih lagi adalah megabit per detik (megabit per second atau Mbps), koneksi berkecepatan ini misalnya koneksi LAN (kecepatan 10 Mbps/100 Mbps).
Konversi Bit
- 1 byte = 8 bit
- 1 kilobyte = 1.024 byte
- 1 megabyte = 1.024 kilobyte
- 1 gigabyte = 1.024 megabyte
- 1 terabyte = 1.024 gigabyte
- 1 exabyte = 1.024 terabyte
nibble
Dalam komputasi , menggigit (sering nybble atau bahkan nyble untuk mencocokkan vokal daribyte ) adalah empat- bit agregasi, [1] atau setengah oktet . Sebagai menggigit mengandung 4 bit, ada kemungkinan nilai enam belas (2 4), sehingga menggigit sesuai dengan satu heksadesimaldigit (dengan demikian, sering disebut sebagai " digit hex "atau" hexit ")
.
Sebuah full byte (oktet) diwakili oleh dua digit heksadesimal, karena itu, adalah umum untuk menampilkan byte informasi sebagai dua camilan. Menggigit ini sering disebut "semioctet" atau "kuartet" dalam jaringan atau telekomunikasi konteks. [ rujukan? ] Terkadang himpunan semua 256nilai byte direpresentasikan sebagai tabel 16 , 16 × yang memberikan kode heksadesimal mudah dibaca untuk setiap nilai.
Isi[hide]
|
[ sunting ]Sejarah
Salah satu penggunaan tercatat awal istilah "nybble" pada tahun 1977 dalam kelompok teknologi konsumen-perbankan di Citibank yang menciptakan pra- ISO 8583 standar untuk pesan transaksional, antara mesin kas dan Citibank pusat data, di mana Nabble yang merupakan informasi dasar unit.
The "menggigit" Istilah berasal dari fakta bahwa "byte" istilah adalah homophone dari bahasa Inggris "gigitan" kata. Menggigit adalah gigitan kecil, yang dalam konteks ini diartikan sebagai "setengah gigitan". The ejaan alternatif "nybble" sejajar dengan ejaan "byte", seperti yang tercantum dalam editorial di Kilobaud dan Byte pada awal tahun 1980. [ rujukan? ]
Menggigit ini digunakan untuk menggambarkan jumlah memori yang digunakan untuk menyimpan digit dari nomor yang tersimpan dalam format desimal dikemas dalam sebuah mainframe IBM. Teknik ini digunakan untuk membuat perhitungan lebih cepat dan lebih mudah debugging. Sebuah byte 8-bit terbelah dua dan masing-masing menggigit digunakan untuk menyimpan satu digit. Menggigit terakhir dari variabel yang disediakan untuk tanda. Dengan demikian variabel yang dapat menyimpan hingga sembilan digit akan "dikemas" dalam 5 byte. Kemudahan debugging dihasilkan dari angka yang dibaca dalam hex dump di mana dua hex angka yang digunakan untuk mewakili nilai byte, sebagai 16 × 16 = 2 8.
Secara historis, ada kasus di mana istilah "nybble" digunakan untuk satu set bit kurang dari 8, tetapi belum tentu 4. Dalam garis mikro Apple II , banyak dari kontrol disk drive yang diimplementasikan dalam perangkat lunak. Menulis data ke disk dilakukan dengan mengubah halaman 256-byte ke set 5-bit atau, kemudian, 6-bit camilan, loading data dari disk yang diperlukan sebaliknya. Perhatikan bahwa byte panjang juga memiliki ambiguitas ini, pada satu waktu, byte berarti satu set bit tetapi tidak harus 8. Saat ini, istilah "byte" dan "menggigit" pada umumnya mengacu pada 8 - dan 4-bit koleksi, masing-masing, dan tidak sering digunakan untuk ukuran lainnya.Istilah "semi-menggigit" digunakan untuk merujuk pada koleksi 2-bit, atau setengah menggigit.
Daftar camilan
Enam belas camilan dan setara dalam sistem angka lainnya:
| 0 hex | = | 0Desember | = | 0Oktober | 0 | 0 | 0 | 0 | |||
| 1 hex | = | 1Desember | = | 1Oktober | 0 | 0 | 0 | 1 | |||
| 2 hex | = | 2Desember | = | 2Oktober | 0 | 0 | 1 | 0 | |||
| 3 hex | = | 3Desember | = | 3Oktober | 0 | 0 | 1 | 1 | |||
| 4 hex | = | 4Desember | = | 4Oktober | 0 | 1 | 0 | 0 | |||
| 5 hex | = | 5Desember | = | 5Oktober | 0 | 1 | 0 | 1 | |||
| 6 hex | = | 6Desember | = | 6Oktober | 0 | 1 | 1 | 0 | |||
| 7 hex | = | 7Desember | = | 7 Okt | 0 | 1 | 1 | 1 | |||
| 8 hex | = | 8Desember | = | 10Oktober | 1 | 0 | 0 | 0 | |||
| 9 hex | = | 9Desember | = | 11Oktober | 1 | 0 | 0 | 1 | |||
| Hex A | = | 10Desember | = | 12Oktober | 1 | 0 | 1 | 0 | |||
| B hex | = | 11Desember | = | 13Oktober | 1 | 0 | 1 | 1 | |||
| C hex | = | 12Desember | = | 14 oct | 1 | 1 | 0 | 0 | |||
| D hex | = | 13Desember | = | 15Oktober | 1 | 1 | 0 | 1 | |||
| E hex | = | 14Desember | = | 16Oktober | 1 | 1 | 1 | 0 | |||
| F hex | = | 15Desember | = | 17Oktober | 1 | 1 | 1 | 1 | |||
[ sunting ]Contoh
(Biner ke Heksadesimal)
| 0100 0010 = 42 |
|---|
| 0010 0000 1001 = 209 |
| 0001 0100 1001 = 149 |
| 0011 1001 0110 = 396 |
| 0001 0000 0001 = 101 |
| 0011 0101 0100 = 354 |
| 0001 0110 0100 = 164 |
[ sunting ]Mengekstrak menggigit dari byte
Dalam bahasa pemrograman C :
# Define HI_NIBBLE (b) (((b) >> 4) & 0x0F) # Define LO_NIBBLE (b) ((b) & 0x0F)
dimana
b harus menjadi variabel atau konstan tipe data integer. (Tentu saja, jika b lebih dari byte lebar, hanya satu dari byte akan dipertimbangkan).
Misalnya,
HI_NIBBLE(0xAB)==0xA dan LO_NIBBLE(0xAB)==0xB .
Dalam Common Lisp :
(Defun hi-menggigit (b) (Ldb (byte 4 4) b)) (Defun lo-gigit (b) (Ldb (byte 4 0) b))
8. Apa yang dimaksud dengan kilobyte, kilobyte per detik, kilobit dan kilobits per detik(kpps)
KB, MB, GB, Kbps, Mbps, MHz, GHz,... %-(
Ram 2GB DDR2
Harddisk 250GB
Modem 56Kbps
...
Apakah Anda sering membaca berbagai angka dan huruf "ajaib" itu setiap kali hendak membeli komputer? Para salesman komputer selalu menonjolkan angka dan satuan tersebut sebagai kelebihan produk mereka, padahal seringkali orang awam dibingungkan oleh berbagai istilah komputer. Salah satunya adalah satuan bit, byte dan Hertz. Berikut penjelasan singkatnya.
Bit (b) adalah satuan bilangan biner, hanya bisa berisi angka 1 (satu) atau 0 (nol), tidak ada lainnya. Jadi "1001" adalah bilangan 4 bit, "10100010" adalah bilangan 8 bit.
Byte (B) adalah satuan sebuah karakter, bisa berupa angka, huruf atau simbol lainnya. 1 Byte dilambangkan dengan bilangan biner 8 bit. Jadi 1 byte = 8 bit. Byte dapat berisi angka, huruf, tanda baca atau karakter khusus. Ada 256 macam karakter yang mungkin, yang diatur dalam tabel ASCII. Misalkan huruf A adalah '01000001', Z adalah '01011010'
Hertz (Hz) adalah satuan frekuensi, atau banyaknya sesuatu terjadi dalam satu detik. Gelombang diukur dalam Hertz, sehingga 50 Hz berarti gelombang tadi mengalami 50 siklus naik dan turun dalam 1 detik.
Dalam komputer, kecepatan sebuah prosesor menjalankan instruksi juga dihitung dalam Hertz, sehingga 100 Hz berarti prosesor itu mampu menjalankan 100 instruksi dalam 1 detik.
Lalu untuk angka yang sangat besar, dipakai awalan untuk melambangkan ribuan, jutaan, milyaran, dst. karena tidak praktis untuk menuliskan begitu banyak nol.
1 K (Kilo) = 1.000 x
1 M (Mega) = 1.000.000x
1 G (Giga) = 1.000.000.000x
Namun khusus untuk satuan bit dan byte, terkadang dipakai 1 K = 2 pangkat 10 = 1.024, bukan 1.000. Ini memang agak membingungkan karena berbagai pihak seringkali memakai standar yang berbeda untuk hal yang sama.
1 K (Kilo) = 1.024 x
1 M (Mega) = 1.024 x 1.024 = 1.048.576x
1 G (Giga) = 1.024 x 1.024 x 1.024 = 1.073.741.824x
Jadi sebuah prosesor 2,2 GHz (GigaHertz) berarti prosesor itu mampu menjalankan 2.200.000.000 (dua milyar dua ratus juta) instruksi dalam satu detiknya, dan sebuah file 315 KB berarti berisi 332.800 (315 x 1.024) byte atau karakter.
Kapasitas memori (RAM) dan kapasitas harddisk menggunakan satuan yang sama, yaitu MB (MegaByte) atau GB (GigaByte) meskipun keduanya menjalankan fungsi yang berbeda. Ini dikarenakan "benda" yang mereka simpan adalah sama, yaitu data. Bedanya memori hanya menyimpan sementara untuk segera diproses oleh prosesor dan akan hilang jika aliran listrik dimatikan, sedangkan harddisk menyimpan secara (relatif) permanen.
Sebuah fenomena yang cukup unik selalu terjadi dalam pengukuran kapasitas harddisk, dimana produsen memakai 1 GB = 1.000.000.000 B sementara sistem komputer menghitung 1 GB sebagai 1.073.741.824 B. Akibatnya kapasitas menurut komputer selalu lebih kecil dari kapasitas yang tertera. Misalkan pada sebuah harddisk 80GB, kapasitas penyimpanannya adalah 80 x 1.000.000.000 = 80.000.000.000 byte, sedang komputer akan menganggapnya = 80.000.000.000 / 1.073.741.824 = 74,505 GB.
Jadi jangan heran jika kita menjumlahkan semua kapasitas partisi sebuah harddisk, jumlah yang muncul lebih kecil dari kapasitas yang disebutkan dalam brosur penjualan.
(Bahkan seolah belum cukup membingungkan, kapasitas disket dan beberapa merk flashdisk diukur dengan 1MB = 1.024.000 B, sehingga 1GB adalah 1.024.000.000 B)
Lalu untuk kecepatan koneksi (jaringan LAN, internet, dsb), seringkali dipakai satuan bit per second atau bps (dengan cara ini angka kecepatan menjadi seolah-olah lebih besar dibanding jika dipakai satuan Byte per second atau Bps). Jika koneksi internet Anda berkecepatan 386 Kbps (huruf b kecil berarti bit) berarti koneksi itu maksimal dapat "mengalirkan" 395.264 bit (bilangan nol dan satu) tiap detiknya ke komputer Anda. Karena 1 byte = 8 bit, maka 386 Kbps = 48,25 KBps (perhatikan huruf B besar yang melambangkan Byte) atau 49.408 karakter per detik.
Mendownload sebuah file 315KB dengan koneksi itu akan memakan waktu 6,735 detik (waktu download sebenarnya akan sedikit lebih lama karena adanya header paket data dan kecepatan itu adalah kecepatan maksimal, bukan kecepatan aktual).
Processor Intel Core 2 Duo 2,2 GHz FSB 1033MHz
Ram 2GB DDR2
Harddisk 250GB
Modem 56Kbps
...
Apakah Anda sering membaca berbagai angka dan huruf "ajaib" itu setiap kali hendak membeli komputer? Para salesman komputer selalu menonjolkan angka dan satuan tersebut sebagai kelebihan produk mereka, padahal seringkali orang awam dibingungkan oleh berbagai istilah komputer. Salah satunya adalah satuan bit, byte dan Hertz. Berikut penjelasan singkatnya.
Bit (b) adalah satuan bilangan biner, hanya bisa berisi angka 1 (satu) atau 0 (nol), tidak ada lainnya. Jadi "1001" adalah bilangan 4 bit, "10100010" adalah bilangan 8 bit.
Byte (B) adalah satuan sebuah karakter, bisa berupa angka, huruf atau simbol lainnya. 1 Byte dilambangkan dengan bilangan biner 8 bit. Jadi 1 byte = 8 bit. Byte dapat berisi angka, huruf, tanda baca atau karakter khusus. Ada 256 macam karakter yang mungkin, yang diatur dalam tabel ASCII. Misalkan huruf A adalah '01000001', Z adalah '01011010'
Hertz (Hz) adalah satuan frekuensi, atau banyaknya sesuatu terjadi dalam satu detik. Gelombang diukur dalam Hertz, sehingga 50 Hz berarti gelombang tadi mengalami 50 siklus naik dan turun dalam 1 detik.
Dalam komputer, kecepatan sebuah prosesor menjalankan instruksi juga dihitung dalam Hertz, sehingga 100 Hz berarti prosesor itu mampu menjalankan 100 instruksi dalam 1 detik.
Lalu untuk angka yang sangat besar, dipakai awalan untuk melambangkan ribuan, jutaan, milyaran, dst. karena tidak praktis untuk menuliskan begitu banyak nol.
1 K (Kilo) = 1.000 x
1 M (Mega) = 1.000.000x
1 G (Giga) = 1.000.000.000x
Namun khusus untuk satuan bit dan byte, terkadang dipakai 1 K = 2 pangkat 10 = 1.024, bukan 1.000. Ini memang agak membingungkan karena berbagai pihak seringkali memakai standar yang berbeda untuk hal yang sama.
1 K (Kilo) = 1.024 x
1 M (Mega) = 1.024 x 1.024 = 1.048.576x
1 G (Giga) = 1.024 x 1.024 x 1.024 = 1.073.741.824x
Jadi sebuah prosesor 2,2 GHz (GigaHertz) berarti prosesor itu mampu menjalankan 2.200.000.000 (dua milyar dua ratus juta) instruksi dalam satu detiknya, dan sebuah file 315 KB berarti berisi 332.800 (315 x 1.024) byte atau karakter.
Kapasitas memori (RAM) dan kapasitas harddisk menggunakan satuan yang sama, yaitu MB (MegaByte) atau GB (GigaByte) meskipun keduanya menjalankan fungsi yang berbeda. Ini dikarenakan "benda" yang mereka simpan adalah sama, yaitu data. Bedanya memori hanya menyimpan sementara untuk segera diproses oleh prosesor dan akan hilang jika aliran listrik dimatikan, sedangkan harddisk menyimpan secara (relatif) permanen.
Sebuah fenomena yang cukup unik selalu terjadi dalam pengukuran kapasitas harddisk, dimana produsen memakai 1 GB = 1.000.000.000 B sementara sistem komputer menghitung 1 GB sebagai 1.073.741.824 B. Akibatnya kapasitas menurut komputer selalu lebih kecil dari kapasitas yang tertera. Misalkan pada sebuah harddisk 80GB, kapasitas penyimpanannya adalah 80 x 1.000.000.000 = 80.000.000.000 byte, sedang komputer akan menganggapnya = 80.000.000.000 / 1.073.741.824 = 74,505 GB.
Jadi jangan heran jika kita menjumlahkan semua kapasitas partisi sebuah harddisk, jumlah yang muncul lebih kecil dari kapasitas yang disebutkan dalam brosur penjualan.
(Bahkan seolah belum cukup membingungkan, kapasitas disket dan beberapa merk flashdisk diukur dengan 1MB = 1.024.000 B, sehingga 1GB adalah 1.024.000.000 B)
Lalu untuk kecepatan koneksi (jaringan LAN, internet, dsb), seringkali dipakai satuan bit per second atau bps (dengan cara ini angka kecepatan menjadi seolah-olah lebih besar dibanding jika dipakai satuan Byte per second atau Bps). Jika koneksi internet Anda berkecepatan 386 Kbps (huruf b kecil berarti bit) berarti koneksi itu maksimal dapat "mengalirkan" 395.264 bit (bilangan nol dan satu) tiap detiknya ke komputer Anda. Karena 1 byte = 8 bit, maka 386 Kbps = 48,25 KBps (perhatikan huruf B besar yang melambangkan Byte) atau 49.408 karakter per detik.
Mendownload sebuah file 315KB dengan koneksi itu akan memakan waktu 6,735 detik (waktu download sebenarnya akan sedikit lebih lama karena adanya header paket data dan kecepatan itu adalah kecepatan maksimal, bukan kecepatan aktual).
9. Apa yang dimaksud dengan hertz (Hz), megahertz dan gigahertz
hertz
- Berasal dai penemuan seorang ahli fisika Jerman (Heinrich Rudolf) yang menemukan satuan pengukuran untuk frekuensi radio dan listrik.
- Satu Hertz (1 Hz) berarti satu putaran gelombang radio per detik.
megahertz
- Satu Megahertz berarti satu juta putaran tiap detik.
- Kecepatan 1 MHz bagi processor akan terasa amat sangat lambat.
- Kecepatan processor diukur berdasarkan kemampuannya melakukan kalkulasi dalam sedetik.
gigahertz
- Satu gigahertz sama dengan 1.000 megahertz (MHz) atau 1,000,000,000 Hz. Hal ini biasanya digunakan untuk mengukur kecepatan pemrosesan komputer. Selama bertahun-tahun, komputer kecepatan CPU diukur dalam megahertz, tetapi setelah komputer pribadi gerhana tanda 1.000 Mhz sekitar tahun 2000, gigahertz menjadi unit pengukuran standar. Setelah semua, lebih mudah untuk mengatakan “2.4 GHz” daripada “2.400 Megahertz.”
- Sementara gigahertz ini paling sering digunakan untuk mengukur kecepatan prosesor, hal ini juga dapat mengukur kecepatan bagian lain dari komputer, seperti RAM dan cache belakang. Kecepatan komponen ini, bersama dengan bagian lain dari komputer, juga mempengaruhi kinerja keseluruhan komputer. Karena itu, ketika membandingkan komputer, mengingat jumlah gigahertz bukan satu-satunya hal yang penting.
10. Sebutkan satuan untuk kecepatan suatu processor PC !
Satuan Kecepatan Data dalam komputer
1. Bit (Binary digit, angka biner)
- Bit merupakan satuan data terkecil.
- Nilainya Cuma 1 dan 0.
- Bit mempunyai makna apabila tidak berdiri sendiri, dalam hal ini bit akan bermakna ketika terdiri dari beberapa bit.
- Dalam perhitungan biner ada sejumlah ystemr yang dipakai, yaitu ystem 8 bit, 16 bit, 32 bit, 64 bit dan seterusnya.
2. Byte
- Byte terbentuk dari kumpulan dari 8 bit.
- Sebuah byte mewakili angka decimal 0 – 255.
- Byte juga digunakan dalam symbol ASCII (American Standart Code for Information).
3. Kilobyte
- Satu kilobyte bukan berarti 1000 byte, tetapi nilai dari 1 kilobyte = 1.024 byte.
- Untuk mudahnya, diperbolehkan memperkirakan satu kilobyte sama dengan 1.000 karakter.
4. Megabyte (MB)
- 1 MB sama dengan 1.048.576 byte.
- Memory komputer pada umumnya diukur dalam satuan megabyte.
5. Gigabyte
- 1 gigabyte sama dengan 1.024 MB.
- Satuan ini biasanya digunakan pada penyimpanan data yang besar seperti hardisk atau jenis flasdisk yang berkapasitas lebih dari seribu megabyte.
6. Terabyte
- 1 terabyte sama dengan 1.024 Gb.
- Untuk saat ini terabyte merupakan satuan terbesar dalam alat penyimpanan data.
7. Kilobit
- Satuan ini tidaklah sama denga satuan kilobyte.
- Kilobit (Kb) merupakan satuan ukuran kecepatan transfer data komputer.
- Satu kilobit sama dengan 1000 bit.
8. Megabit
- Megabit merupakan kelipatan dari satuan bit untuk informasi digital atau penyimpanan kommputer.
- 1 megabit = 106 bits = 1000 kilobit.
- Satuan megabit memiliki symbol unit Mbit atau Mb.
- Menggunakan ukuran byte umum dari 8 bit.
- Satu Mbit = 125 kilobyte (kB) atau sekitar 122 kibibytes (KIB).
9. Hertz (Hz)
- Berasal dai penemuan seorang ahli fisika Jerman (Heinrich Rudolf) yang menemukan satuan pengukuran untuk frekuensi radio dan listrik.
- Satu Hertz (1 Hz) berarti satu putaran gelombang radio per detik.
10. Megahertz
- Satu Megahertz berarti satu juta putaran tiap detik.
- Kecepatan 1 MHz bagi processor akan terasa amat sangat lambat.
- Kecepatan processor diukur berdasarkan kemampuannya melakukan kalkulasi dalam sedetik.
11. Gigahertz
- Satu gigahertz sama dengan 1.000 megahertz (MHz) atau 1,000,000,000 Hz. Hal ini biasanya digunakan untuk mengukur kecepatan pemrosesan komputer. Selama bertahun-tahun, komputer kecepatan CPU diukur dalam megahertz, tetapi setelah komputer pribadi gerhana tanda 1.000 Mhz sekitar tahun 2000, gigahertz menjadi unit pengukuran standar. Setelah semua, lebih mudah untuk mengatakan “2.4 GHz” daripada “2.400 Megahertz.”
- Sementara gigahertz ini paling sering digunakan untuk mengukur kecepatan prosesor, hal ini juga dapat mengukur kecepatan bagian lain dari komputer, seperti RAM dan cache belakang. Kecepatan komponen ini, bersama dengan bagian lain dari komputer, juga mempengaruhi kinerja keseluruhan komputer. Karena itu, ketika membandingkan komputer, mengingat jumlah gigahertz bukan satu-satunya hal yang penting.
Tidak ada komentar:
Posting Komentar
